渦輪流量計的工作原理與構造

渦輪流量計概述

LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。



渦輪流量計結構特征與工作原理

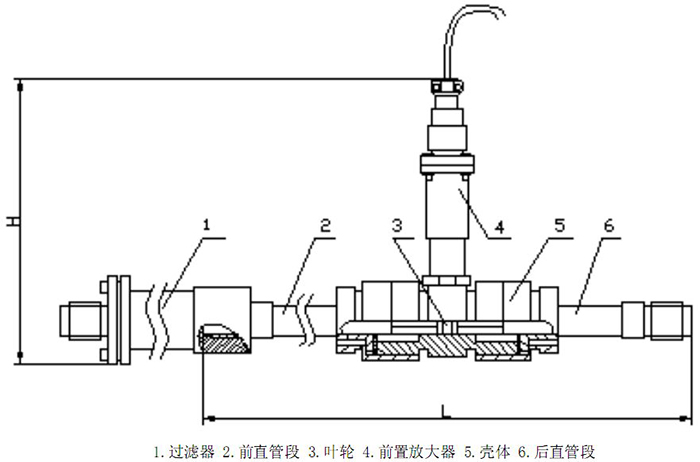

(1)結構特征

傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。



(2)工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

每臺智能渦輪流量計傳感器的儀表系數由制造廠填寫在檢定**中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。



渦輪流量計基本參數與技術性能

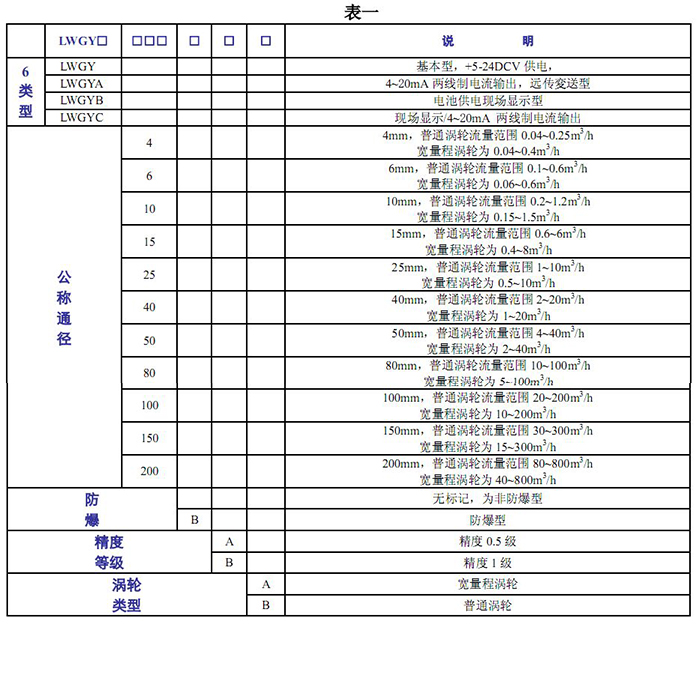

(1)基本參數：見表一

DN 4—DN40口徑的傳感器為螺紋連接，*大工作壓力為6.3Mpa;

DN50—DN200口徑的傳感器為法蘭連接,*大工作壓力為2.5Mpa;

DN 4—DN10口徑的傳感器帶有前后直管段、過濾器。

DN15以上口徑的傳感器我公司可配套前后直管段。

(2)介質溫度：-20～＋120℃.

(3)環境溫度：-20～＋55℃.

(4)供電電源：電壓：+5-24VDC,電流：≤10mA.

(5)傳輸距離：傳感器至顯示儀表的距離可達1000m.
