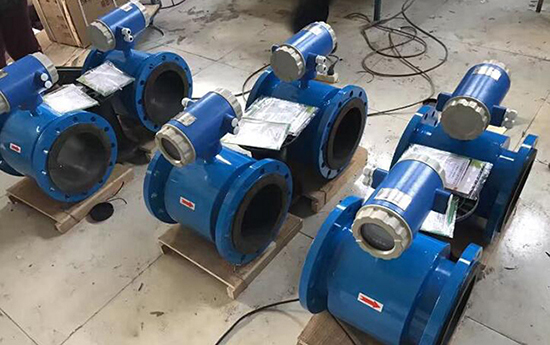

礦漿流量計

電磁流量計適用于測量幾乎所有電傳導液體，以及泥、礦漿和泥漿的流量測量。前提是被測介質至少要有某個*小電導率。 溫度、壓力、粘度和密度對測量結果沒有影響。只要選擇適當?shù)墓艿酪r里材料與電極材料，也可以用來測量腐蝕性介質。介質中的固體顆粒不會影響測量結果。

流量傳感器與智能轉換器整體地或者分離地組成一個完整的流量計。

流量的測量是應用電磁原理在水的密閉回路中完成的，與超聲波式相比，精度更高。重要屬性如下：

1）無活動部件，不存在磨損

2）流程的測量范圍是1：100

3）無澄清段或流量加強裝置

4）應用于測量各種導電液體的流速

5）測量結果不受溫度、壓力、粘度和密度等物理特性影響

6）強耐腐蝕，耐磨損能力

7）可測量正向/反向流量

8）大液晶屏，人性化操作介面，使用簡單

9）持久EEPROM，用于掉電時保存配置參數與測量資料

10）支持MODBUS/HART通信協議

11）寬工作電壓范圍

12）自我診斷

電磁流量計的流量測量原理基于法拉*電磁感應定律：當導電液體流過圍在磁場中的測量管時，在與流向和磁場二者相垂直的方向就會產生與平均流速成正比的感應電動勢。流量計由傳感器和轉換器二部分組成。轉換器傳輸勵磁電流到傳感器內部的線圈，從而在傳感器測量管內產生磁場，然后流過測量管的導電液體因切割磁力線而產生感應電動勢，而固定在測量管管壁二側的電極接收并通過信號電纜將該感應電動勢傳輸給轉換器，轉換器將信號進行濾波、放大、運算、變換后，得出被測介質的流量值。*后，轉換器輸出與流量測量值成正比的標準電流信號或頻率信號。

顯示 ：多達8位元液晶顯示，實時時鐘顯示各種流量資料，可選m3或L顯示單位

結構 ： 嵌入式類型設計，一體或分體式類型

測量介質：液體或固液二相流體，電導率>0.5μ/cm2

測量范圍：0.05m/s～12m/s

測量精度：在0.1m/s～10m/s范圍之間精度為0.5%

液體流量計口徑：6mm~2000 mm

公稱壓力：PN6， PN10，PN16，PN25,PN40，PN63，PN100，PN160，PN250,PN420等可選

輸出信號：4~20mA或頻率

通信：RS485，支持MODBUS通信協議（非標配）、 支持HART通信協議（可選）

連接： 口徑DN6~DN2000為法蘭連接

連接標準：適用于各種管道法蘭標準（例如：BS EN1092-1）

產品標準：精度要求符合EN1434-1：2003標準

CE認證：根據 LVD 2006/95/EC，及 EMC 2004/108/EC

EN 61326-1：2006輻射標準 (申明符合 BS EN50081-1)

EN 61326-1：2006抗干擾性標準 (申明符合 BS EN50082-1)

EN 61010-1：2001，安全*一部份：一般要求

防護等級：一體式時為IP65，分體式時為IP67或IP68（可選）

供電電源：AC86～220V或者DC24V（可選）

環境溫度：5~55℃

環境濕度：<85 % r.h (非冷凝)

1）不銹鋼316L電極：適用于工業用水、生活用水、污水等弱腐蝕性的介質及中性溶液和碳酸、醋酸等弱酸。

2）鈦電極：耐海水、各種氯化物和次氯酸鹽及各種氫氧化物的腐蝕。

3）哈氏合金C電極：耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物；也耐氧化性的鹽類貨其他氧化劑的環境的腐蝕；對海水、堿溶液、氧化物溶液有良好的耐腐蝕性。

4）哈氏合金B(yǎng)電極：對硫酸、磷酸、氫氟酸等非氧化性酸、堿、鹽有良好的抗腐蝕性。

5）鉭電極：除了氫氟酸之外，幾乎能耐一切化學介質的腐蝕。因其價格昂貴，僅用于鹽酸及濃硫酸。

6）碳化鎢電極：具有優異的耐磨性能，專用于泥漿、紙漿等磨損型介質。

1）氯丁橡膠襯里：耐一般低濃度酸堿鹽的腐蝕；工作溫度0-70℃；適用于：工業用水、污水、低濃度酸堿鹽溶液；按要求*大可達95℃。

2）聚全氟已丙烯襯里：耐熱、耐腐蝕性能好，機械強度高，抗磨損性能好，清理表面時不容易損壞內襯；工作溫度：-20-+180℃；適用于除砂漿等強磨損性介質外的所有立體，可以被用于像飲用水場所的衛生要求，按要求*大可達180℃；適用于管道口徑DN6-400mm。

3）聚四氟乙烯襯里：幾乎可以抵抗所有化學介質的腐蝕，耐磨損性較好；工作溫度-40-+180℃；不能用于負壓管道及磨損性較強的流體。適用于管道口徑DN25-DN1000mm。

礦漿流量計口徑及流量對照表
