磁翻柱液位計的工作原理及特點
點擊次數：4089 發布時間：2021-01-27 00:49:57

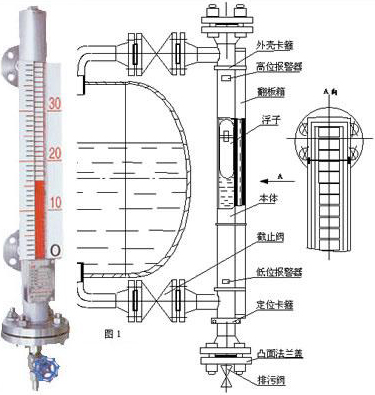

磁翻柱液位計測量液體時采用頂裝或旁通管側裝方式。磁翻柱主體外加裝翻柱液位指示器、液位開關及液位變送器。磁單元置于浮球內部或通過頂桿與浮球相連，當浮球連帶磁單元隨液位變化時，使磁性色塊（磁翻板）翻轉;磁性液位開關在對應液位點動作;同時液位傳感器在浮球磁力的作用下，輸出標準的變化電阻信號，再經過變送器把電阻信號轉換成4~20mA電流信號輸出。
磁翻柱液位計護導管和主體管安裝必須垂直，以保證浮球組件在主體管內能上下運動自如。連桿不能彎曲必須垂直插入。安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示為白色，零位以下顯示紅色。是在流體中安放一根非流線型游渦發生體,流體在發生體兩側交替地分離釋放出兩串規則地交錯排列的游渦的儀表。
液位計安裝完畢后，需要用磁鋼進行校正，對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。浮球校正主要是校正傳感器的零點和量程，將浮球置于“零位”處，此時調整“零位”電位器，使輸出為4mA，再將浮球置于滿“量程”處，調整“量程”電位器，使輸出為20mA，如此反復幾次，調試即可完畢。
按品種可分為微差變送器、差壓變送器、高靜壓變送器、絕對壓力變送器、壓力變送器、法蘭式液位變送器、遠傳壓力/差壓變送器，磁翻柱液位計。適用于石油、化工、冶金、造紙、紡織、醫藥、電力等領域的過程控制和測量。
磁翻柱液位計特點：
適合容器內液位介質的液位、界位的測量。除現場指示，還可配遠傳變送器、報警開關、控制開關、檢測功能齊全。
指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
測量范圍大，不受貯槽高度限制。
指示機構與被測量介質完全隔離，因而密封性好，可靠性高，使用安全。
結構簡單，安裝方便，維護費用低。
耐腐蝕、無需電源、防爆。
