浮子液位計的校準方法

浮子液位計，又稱為磁浮子液位計，它具有顯示直觀、安裝方便、安全可靠等特點，在電力、石油、化工、環保等行業部門得到廣泛認可。通常，浮子液位計在日常生產和安裝中需要經過一系列的調試和校正，才能達到標配的使用性能，以提高測量的精度和可靠性。那么，浮子液位計應該如何校準呢？

一般地，浮子液位計從制作到安裝過程中，需要經過以下幾個方面的校準：

*一

對于側裝浮子液位計，在焊接過程連接法蘭時，兩塊法蘭的中心距應進行校準，使其等于測量范圍值，然后將其定位牢固并進行焊接。同時，法蘭的安裝孔應對稱分布于浮筒的兩側，或為了便于客戶的安裝，采用活套法蘭連接的形式。

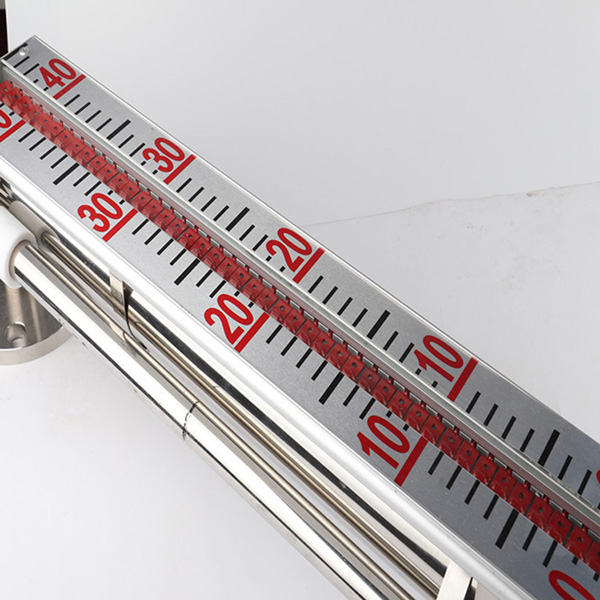

浮子液位計法蘭的安裝孔應對稱分布于浮筒的兩側

*二

對顯示面板系統中的磁翻片與浮筒內磁浮子的距離進行調校，使兩者之間的距離值滿足磁浮子與磁翻片的磁耦合作用，確保磁翻片能夠正常翻轉。否則，如距離過大，磁翻片內的磁柱不在磁浮子的磁性作用范圍內，無法使磁翻片翻轉，液位計無法工作；如距離過小，磁翻片將會360°翻轉，也不能正常的指示。通常，顯示面板部件與磁浮子的匹配問題在生產前已校正好。為保證顯示面板與磁浮子能進行正常的磁耦合工作，在浮子液位計的顯示面板制作完畢時，特增加一個磁耦合檢測裝置，對出廠的每一臺液位計的顯示面板進行磁耦合檢測。

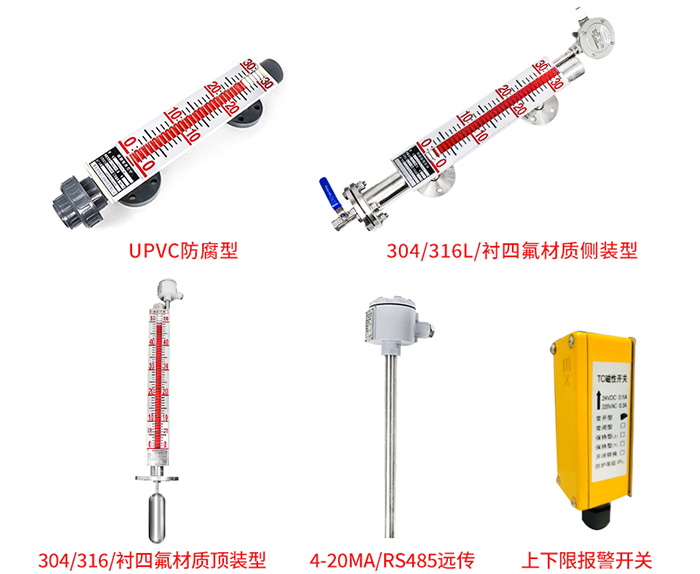

計為Flap-11系列浮子液位計

*三

安裝顯示面板時，要將“0”位對準下過程連接法蘭的中心線。在安裝顯示面板時，要先將“0”位對準下過程連接法蘭的中心線，然后再旋緊卡箍固定；現場安裝完畢后，應用磁鋼將“0”位以下的翻片翻成紅色，“0”位以上的翻片翻成白色。

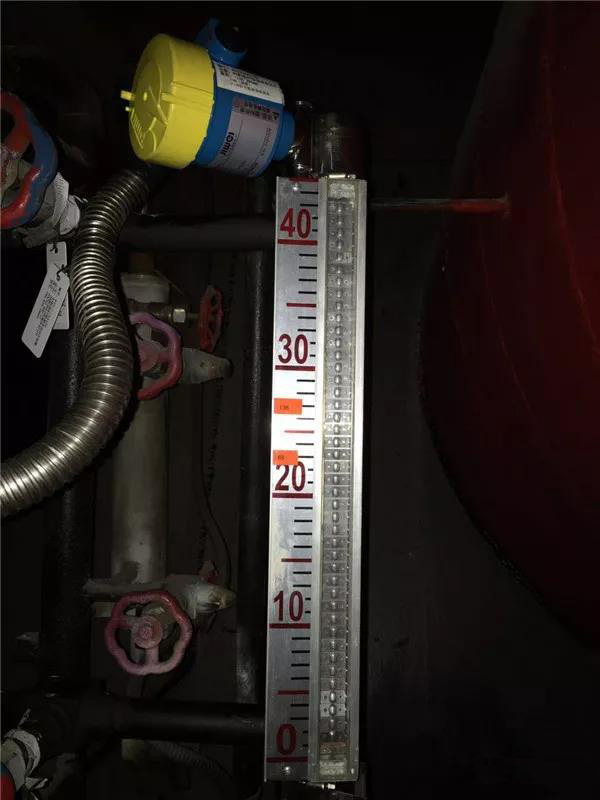

現場安裝完畢后，應用磁鋼將“0”位以下的翻片翻成紅色，“0”位以上的翻片翻成白色

*四

對于帶有干簧管的遠傳型浮子液位計，在安裝干簧管遠傳變送器時，需要通過微調低位“0”位電位器，將變送器的4mA值（即“0”位）的位置對準顯示面板刻度尺的“0”位；調整“高”位電位器，將變送器的20mA的位置 （滿量程的位置）對準顯示面板刻度尺的高位（測量范圍的上限值）。通常，這樣的調試需經過反復多次進行，才能調試準確。

由此可見，制作浮子液位計的每一道工序都必須要做到細心認真，不放過生產中的每一個細節，嚴格按照工藝規程生產和耐心調試，才能確保產品具有可靠的質量和長期穩定的工作。
