液體電磁流量計誤差問題及處理
液體電磁流量計作為一種運用廣泛的儀表，在廢水污水的測量中，發揮著重要作用。但是由于在型號選擇、安裝以及后期使用中出現失誤，*終可能會對*后的測試結果產生影響，使測量數據產生偏差，甚至有可能損壞儀表。**儀控君就帶著大家就結合現場實例來分析分析遇到問題時該如何處理。
1、待測液體中含有氣泡
這算是一種常見現象，有外界吸入的也有內部液體溶解所致，但液體電磁流量計是區分不出液體還是氣泡的，所以將其一并計算測量就會產生誤差。
解決方法：

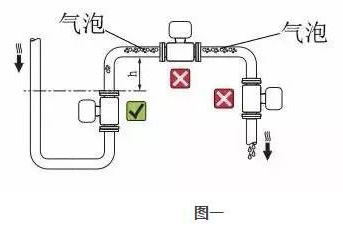

1. 如圖一所示，不易安裝在管道的*高點，更換安裝位置。
2. 如安裝位置不易更換，可在流量計上游安裝集氣器，定期排氣。
2、待測液體非滿管
可以說，非滿管是含有氣泡的一種極端情況，既是管內液體未滿，頂部又含有大量氣泡，如果液體還沒沒過電極，那測量結果就會大打折扣。這當屬工程設計之誤。
解決方法：

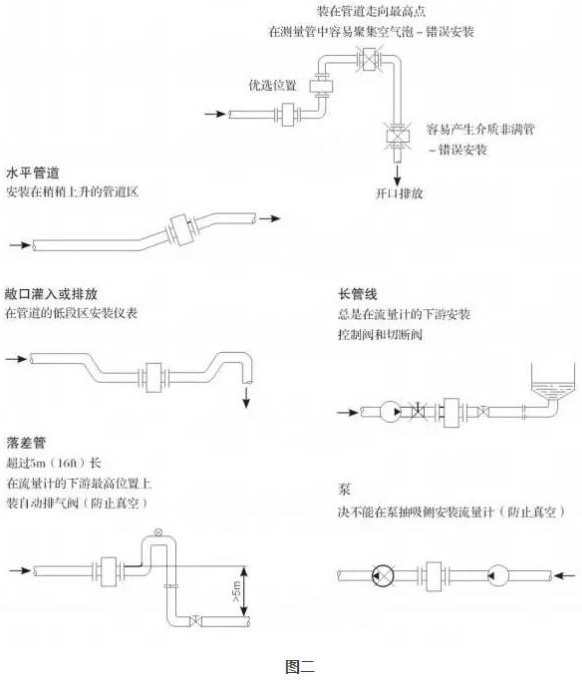

圖二主要為正確安裝液體電磁流量計的安裝圖，牢記它準沒錯。
3、導電沉積層短路效應
由于導電物質是逐漸沉積，流量信號出現短路現象。本類故障通常不會出現在調試期，而要運行一段時期后才顯露出來。
解決方法：
將流量計拆卸下來，清洗絕緣層，大部分都是出現黃銹，而這是電解液中大量氧化鐵沉積所致。
凡是開始運行正常，隨著時間推移，流量顯示越來越小，就應分析有此類故障的可能性。
4、遇到結晶液體
在選型時，大家經常會遇到介質是容易結晶的物料。雖然大部分物料在正常溫度下能夠正常測量，并且導管具有伴熱保溫效果。但是流量計內部的傳感器測量管不含此功能，所以經常性的流體流過測量管時因降溫而引起內壁結上一層固體。
解決方法：
1. 盡量選擇測量管小的流量計。
2. 拆卸比較復雜，不建議選擇此種流量計。
5、液體電導率超過允許范圍
由于電極的輸出阻抗是由被測液體電導率和電極大小決定的，所以當電導率低于下限值時，儀器不能正常工作，示值出現晃動現象。
解決方法：
根據上述問題，工廠更換鉭電極液體電磁流量計后工作正常。
1. 選用其它滿足要求的低電導率液體電磁流量計，如電容式液體電磁流量計。
2. 選用其它原理流量計，如孔板等。

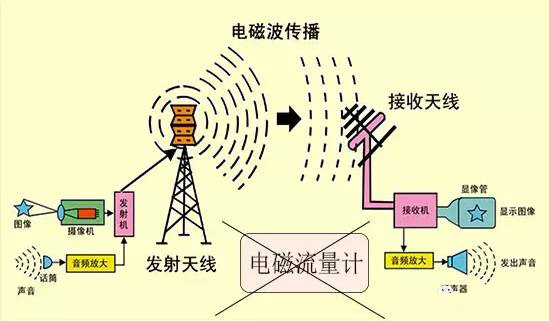

6、空間電磁波干擾
一般來說，如果傳感器與轉換器間的電纜較長且周?chē)袕?qiáng)電磁干擾，則電纜可能引入干擾信號，形成共模干擾，造成顯示失真、非線性或大幅晃動。
解決方法：
1. 盡量遠離強磁場（如大電機、大變壓器和電力電纜附近）。
2. 盡量縮短電纜長度，采用屏蔽措施。
7、待測流體非對稱流動

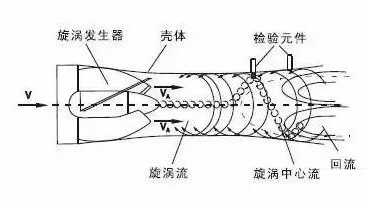

正常情況下，要求流體在管道內流速為軸對稱分布，磁場均勻。而實際上常會出現非軸對稱流速分布，當出現旋渦流時，對輸出會產生影響從而產生誤差。
解決方法：
1. 上游有足夠的直管段，以保證流速按同心圓分布。
2. 流量計內徑應與上下游一定范圍內的管道內徑相同，否則會使流速分布不均勻。
3. 如果上游直管段不足，可安裝流量調節器，這樣只能作部分補償。
8、安裝點震動問題
液體電磁流量計對于安裝點的振動有嚴格的要求，必須安裝在振動小的地方，否則一定會產生誤差。
