智能電磁流量表怎樣接線

智能電磁流量表有一體式智能電磁流量表和分體式智能電磁流量表兩種，這兩種智能電磁流量表接線圖差別很大，請在使用時嚴格按照儀表提供的接線圖接線，才能保證儀表正常工作：

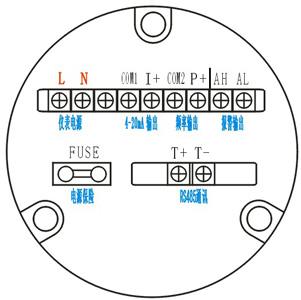

1、一體式智能電磁流量表接線圖如下圖所示

一體式智能電磁流量表端子符號說明：

①儀表電源：AC220V火線接“L”端子，零線接“N”端子。

②輸出信號：智能電磁流量表為4-20mA信號輸出時正極接“I+”端子，負極接“COM1”端子；智能電磁流量表為頻率信號輸出時正極接“P+”端子，負極接“COM2”端子。

③報警輸出：上限報警輸出接“AH”端子，報警地接“COM2”端子；下限報警輸出接“AL”端子，報警地接“COM2”端子。

④FUSE:儀表電源保險絲（1A）。

⑤RS485通訊：RS485通訊接“T+”和“T-”端子

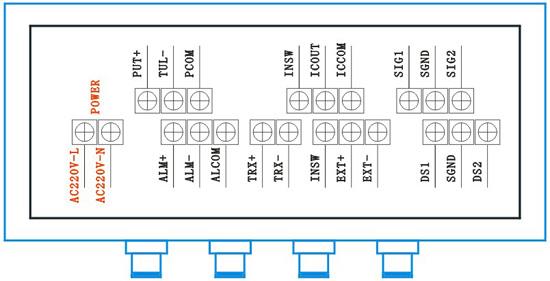

2、分體式智能電磁流量表接線圖如下圖所示

分體式智能電磁流量表端子符號說明：

①儀表電源：AC220V火線接“L”端子，零線接“N”端子。

②輸出信號：智能電磁流量表為4-20mA信號輸出時正極接“ICOUT”端子，負極接“ICOM”端子，“INSW”端子不接線；智能電磁流量表為頻率/頻率信號輸出時正極接“PUL+”端子，負極接“PCOM”端子。

③報警輸出：上限報警輸出接“ALM+”端子，報警地接“ALCOM”端子；下限報警輸出接“ALM-”端子，報警地接“ALCOM”端子。

④勵磁線圈：接傳感器勵磁線圈接“EXT+”和“EXT-”端子，“INSW”端子不接線。

⑤傳感器信號：“DS1”和“DS2”接傳感器信號線，“SGND”接外屏蔽線。

⑥信號電極：“SIG1”和“SIG2”接傳感器信號電極，“SGND”接外屏蔽線。

⑦RS485通訊：RS485通訊接“TSR+”和“TSR-”端子。

分體式智能電磁流量表信號線、勵磁線、電源線等型號規格

1、流量信號線

分體型轉換器與傳感器配套使用時，流量信號傳輸電纜可以使用型號為RVVP 2×32/0.2的聚氯乙烯華濤金屬網屏蔽電纜。信號線與傳感器配套，通常由智能電磁流量表生產廠家提供。當被測電導率小于或長距離傳輸時，可以使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜（例如：STT3200專用電纜或BTS型三重屏蔽信號電纜）。

2、勵磁電流線

勵磁電流線可采用而芯絕緣橡皮軟電纜線，建議型號為YHZ-2×1mm2。勵磁電流線的長度與信號電纜長度一致。勵磁電流線與傳感器配套通常由智能電磁流量表生產廠家提供。

3、輸出與電源線

所有輸出與電源線由用戶根據實際情況自備雙絞線，但請注意滿足負載電流的要求。
