輸油管道流量計的安裝圖

輸油管道流量計安裝

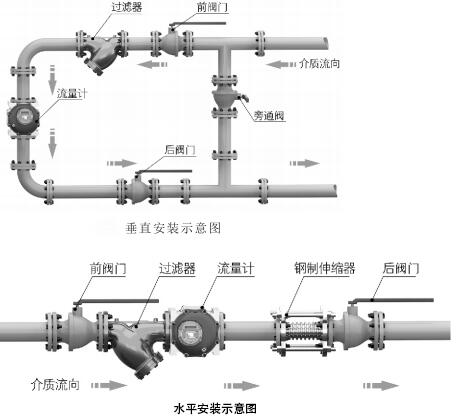

1、輸油管道流量計的安裝有兩種方法，即水平安裝和垂直安裝（建議釆用垂直安裝）。當流量計垂直安裝時，介質進口端需在上方，氣流由上向下流動，這樣安裝使得轉子對臟物具有自清潔能力；而在水平安裝時，流量計進出口端軸線不得低于管道軸線，以免介質中的臟污雜質滯留于流量計的計量室內，影響正常轉速。

2、安裝時，在流量計上游必須配置過濾器或者過濾網（120-200目），以改善介質的純凈度。

輸油管道流量計安裝注意事項

1、嚴禁流量計在線焊接管道法蘭。

2、安裝流量計前必須清除管道中的雜質（垂直安裝時應特別注意清除流量計前彎頭內的雜質），避免異物進入而損壞流量計，管道上的內壁應清潔無積垢。

3、流量計安裝于管道之前，先檢査腰輪轉動是否靈活。

4、安裝時密封件不得凸入管道中，流量計進出口軸線與相連管道軸線目測無偏斜。

5、流量計水平安裝時，建議在流量計后安裝鋼制伸縮器（補償器），伸縮器必須符合管道設計的公稱通徑和公稱壓力的要求。（伸縮器是作為管道應力的補償及方便流量計的安裝與拆卸）

6、安裝完畢，可擰下同步齒輪上方的螺塞，然后插入同等的內六角板手到同步齒輪處，轉動轉子，檢查腰輪是否自由轉動。若轉動有束縛現象，應拆下儀表，清除臟物，然后重新安裝，待腰輪轉動自由后，擰上螺塞。

7、紅黃兩色警示*應保留在流量計上。

8、流量計安裝在室外使用時，建議加配防護罩，以免雨水浸入和烈日曝曬而影響流量計使用壽命o

9、流量計周圍不能有強的外磁場干擾及強烈的機械振動。

10、流量計須可靠接地，但不得與強電系統地線共用。

11、安裝現場應不存在對鋁合金有腐蝕作用的氣體。

12、需要外加電源或接線時，必須按相應修正儀說明書中的要求進行，否則將可能損壞儀表或造成安全問題。

輸油管道流量計使用注意事項

1、不得隨意松開流量計的固定部分。

2、為防止瞬間氣流沖擊而損壞管路和儀表，流量計投入運行時應先緩慢開啟前閥門，然后緩慢開啟后閥門，在小流量下運行1?2分鐘，儀表運行正常后再全部打開后閥門，關閉閥門時應先緩慢關閉后閥門，切勿突然關閉，以免損壞流量計。

3、緊急切斷閥緊急關閉后重新復位時，必須在流量計前后閥門關閉狀態下進行。

4、流量計殼體上配有溫度傳感器保護套，溫度傳感器可直接拆裝。

5、壓力傳感器可選配三通保護閥，保護閥的作用及使用方法：

（1）用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器上限壓力的1.5倍。因此在管道試壓前，應打開壓力保護閥的鉛封，擰開外螺塞，用內六方扳手擰緊內螺塞，這時即可試壓。

（2）試壓后將余壓降低，再將內螺塞退出。再擰入外螺塞。如圖11所示，再打上鉛封。在線標定時，可以不拆壓力傳感器，將外螺塞換成專用螺塞并與壓力計相連，內螺塞擰緊，即可對壓力傳感器進行在線標定。標定后復原再鉛封。
