鍋爐給水流量計的正確選型

鍋爐給水流量計廣泛用于石油、化工、能源、冶金、食品、環保、水利等各個領域。

一、鍋爐給水流量計選型前的要求：

1.了解被測流體介質的組成：酸、堿、鹽等腐蝕和摩擦特性；

2.工藝管道的*大流量和*小流量，*高工作壓力。流量計一般介質流速以2-6m/s為宜，特殊狀態應不低于0.3m/s或高于132m/s；

3.工況條件如*高*低溫度、相對濕度等。

（1）被測流體必須具備一定的導電性，電導率不小于5μm/cm；

（2）實際*高工作壓力必須小于流量計的額定工作壓力，確定管道是否存在負壓情況；

（3）*高工作溫度和*低工作溫度必須符合流量計的正常工作溫度要求；

（4）在現場環境較好的條件下，優先選用一體型；當環境惡劣的情況下，譬如轉換器表面受強熱輻射、管道震動過大或環境腐蝕性氣體嚴重的場合要選用分體型；

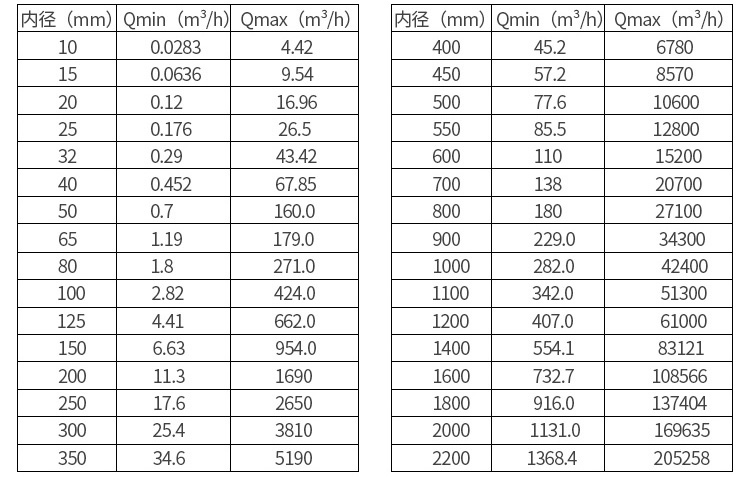

二、鍋爐給水流量計口徑、流速流量對照表：

根據流量與流速及流量計管徑之間的關系式：V=354×Q/D2

其中：V-流速（m/s）Q-流量（m/h）D-流量計口徑（mm）

您可以根據自身工藝管道的實際流量對應上表中的流量來選擇相應口徑規格的流量計，盡可能選擇與工藝管道相同口徑規格的流量計。

若選擇的口徑規格與工藝管道的內徑不符，應進行相應的縮徑或擴徑處理，若對管道進行縮管，應考慮這樣所引起的壓力損失是否會影響工藝流程。為了防止安裝異徑管后影響流速場的分布，造成壓力的損失，進而降低鍋爐給水流量計的測量精度，要求異徑管的中心錐角α不大于15°，越小越好。

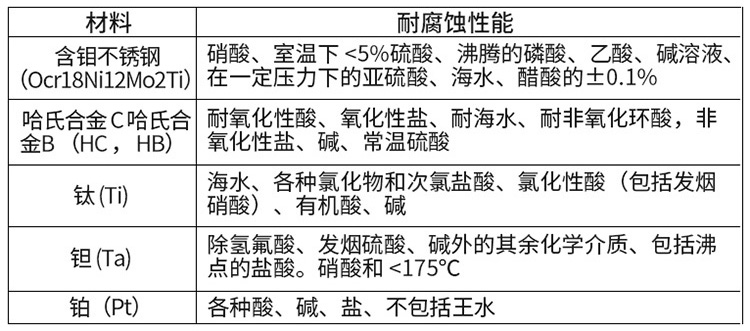

三、鍋爐給水流量計電極材料選擇：

應根據流體的腐蝕性來選擇電極的材料，提供以下參考，具體可結合自身情況向本公司咨詢。

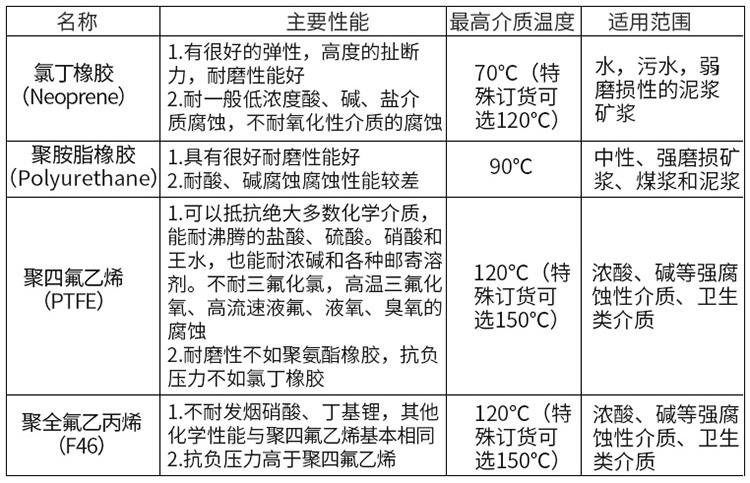

四、鍋爐給水流量計襯里材料選擇：

應根據被測介質的腐蝕性、磨損性、衛生要求以及工作溫度進行選擇，

五、鍋爐給水流量計接地環選擇：

為了使儀表可靠的工作，不受外界寄生電勢的干擾，提高測量精度，傳感器要有良好的單獨接地線，接地電阻＜10Ω。若儀表的管道（相對于介質）是絕緣性的，則要用接地環，其材質應與被測介質的腐蝕性相適應；若被測介質是磨損性的，則宜選用帶頸接地環，以保護進、出口端的襯里，延長使用壽命。
