探究分體式污水流量計優缺點及產生誤差的五個原因
點擊次數：2564 發布時間：2020-12-24 05:48:53

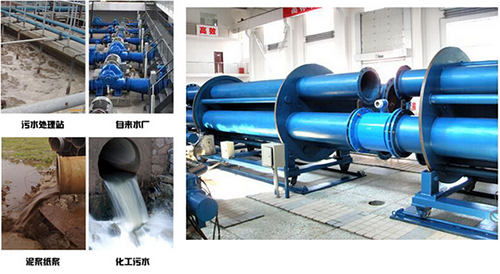

分體式污水流量計是一種很好的流量測量儀表，是根據法拉弟電磁感應定律制成的一種測量導電性液體流量的儀表，其測量精準并且因其諸多優點在生產得到了廣泛的應用，70、80年代電磁流量在技術上有重大突破，使它成為應用廣泛的一類流量計，在流量儀表中其使用量百分數不斷上升。分體式污水流量計有一系列優良特性，可以解決其它流量計不易應用的題目，如臟污流、腐蝕流的丈量。分體式污水流量計應用領域廣泛，大口徑儀表較多應用于給排水工程；中小口徑常用于高要求或難測場合，如鋼鐵產業高爐風口冷卻水控制，造紙產業丈量紙漿液和黑液，化學產業的強腐蝕液，有色冶金產業的礦漿；小口徑、微小口徑常用于醫藥產業、食品產業、生物化學等有衛生要求的場所。
分體式污水流量計的優點表現為：
(1)丈量通道是段光滑直管，不會阻塞，適用于丈量含固體顆粒的液固二相流體，如紙漿、泥漿、污水等；
(2)所測得體積流量實際上不受流體密度、粘度、溫度、壓力和電導率變化的明顯影響；
(3)不產生流量檢測所造成的壓力損失，節能效果好；
(4)流量范圍大，口徑范圍寬；
(5)測量的電極和內襯材料有多種選擇方案，既可測量一般性導電液體，也可測量具有腐蝕性的酸堿類流體。
分體式污水流量計的缺點表現為：
(1)不能丈量電導率很低的液體，如石油制品；
(2)不能丈量氣體、蒸汽和含有較大氣泡的液體；
(3)不能用于較高溫度。
分體式污水流量計誤差生成的幾個原因：
分體式污水流量計有許多優點，但若選型、安裝、使用不當，將會引起誤差增大，示值不穩定，甚至表體損壞。
（1）管內液體未充滿由于背壓不足或流量傳感器安裝位置不良，致使其測量管內液體未能充滿，故障現象因不充滿程若水平管道分層流動中流通截面積氣相部分增大，即液體未滿管程度增大，也會出現輸出晃動，若液體未滿管情況較嚴重，以漿液噪聲；②電極表面玷污；③致液面在電極以下，則會出現輸出超滿度現象。
（2）液體中含有固相液體中含有粉狀、顆粒或纖維等固體，可能產生的故障有；①導電沉積層或絕緣沉積層覆蓋電極或襯里；④襯里被磨損或被沉積物覆蓋，流通截面積縮小。
（3）有可能結晶的液體，分體式污水流量計應慎用有些易結晶化工物料在溫度正常的情況下能正常測量，由。由于改用其他原理的流量計測量也同樣存在結晶問題，所以在無其他更好方法的情況下，可選用測量管長度非常短的一種“環形”（oring）電磁流量傳感器，并將流量計的上游管道伴熱保于輸送流體的導管都有良好的伴熱保溫，在保溫工作時不會結晶，但是電磁流量傳感器的測量管難以實施伴熱保溫，因此，流體流過測量管時易因降溫而引起內壁結上一層固體溫予以強化。在管道連接方法上，考慮流量傳感器拆裝方便，在一旦結晶時能方便地拆下維護。
（4）電極和接地環材質選擇不當引發的問題因材質與被測介質不匹配而引發故障的電件有電極與接地環，匹配失當除耐腐蝕問題外，只要是電極表面效應。表面效應應有：①化學反應（表面形成鈍話膜等）；②電化學和極化現象（產生電勢）；③觸媒作用（電極表面磁流量計與介質接觸的零部生成氣霧等）。接地環也有這些效應，但影響程度要小一些。
（5）液體電導率超過允許范圍引發的問題液體導電率若接近下限值也有可specification）規定的下限值是在各種使用條件較好狀態下可測出的*低值，而實際條件不可能都很理想，于是就多次遇到低度蒸餾水或去離子水，其導電率接近分體式污水流量計規范規定的能出現晃動現象。因為制造廠儀表規范（下限值5，使用時卻出現輸出晃動。通常認為能穩定測量的導電率下限值要高1～2個數量級。液體電導率可查閱有關手冊，缺少現成數據則可取樣用電導率儀測定。但有時候也有從管線上取樣去。這是由于測電導率時的液體與管實驗室測定認為可用，而實際電磁流如液體已吸收了大氣中的CO2或N量計不能工作的情況線內液體已有差別，譬如生成碳酸或硝酸，電導率增大。
