壓縮空氣流量計如何選型及特點

壓縮空氣是比較特殊的介質，隨著工況(如溫度、壓力)的變化，過熱壓縮空氣流量經常會轉變成為飽和壓縮空氣流量，形成汽液兩相流介質。對于相流的經常變化的壓縮空氣流量，使用目前流量?jī)x表測量氣流量，肯定會存在測不準的問題。這個問題的解決方法是保持壓縮空氣流量的過熱度，盡量減少壓縮空氣流量的含水量，例如加強壓縮空氣流量管道的保溫措施，減少壓縮空氣流量的壓力損失等，以提高測量的準確度。然而這些方法并不能徹底解決壓縮空氣流量流量測不準的問題，然而解決問題的根本辦法是開發一種可測兩相流動介質的流量?jī)x表。

1.振動大。有的工況現場的流量計安裝在壓縮廠房和鼓風機房，極其的振動通過空氣管道或風管可以傳到很遠的地方，印發杠桿式差壓變送器支點移動，使流量計產生漂移，引起流量示值大幅度偏高。

2.空氣中帶水。壓縮空氣取自大氣，而大氣中多少是含有一定量的水蒸氣的。在雨天或者霧天，室外大氣中的水蒸氣分壓達到飽和程度，這時我們將大氣進行壓縮，就相當于把吸滿水的海綿壓縮是一樣的，隨著體積的縮小，就有相當數量的水析出。在請好的天氣，肅然大氣濕度較低，但隨著其被壓縮，水蒸氣分壓會相應升高，也有可能析出水滴。

3.含有脈動流。壓縮機和鼓風機出口流體多數包含一定的脈動流，在現場我們可以看到壓縮機和鼓風機的出口壓力有明顯的擺動。這種脈動流會引起渦街流量計和差壓式流量計示值偏高，引起金屬管浮子流量計中的浮子上下波動。消除和減弱脈動流對流量計的影響常用的兩個方法是在壓縮機出口安裝一個緩沖器，將流量計安裝在緩沖器后面或者將流量計安裝在原理脈動流的地方。

由于壓縮空氣流量計量存在以上難點，所以在實際使用中能夠測量壓縮空氣流量的儀表并不多，主要有渦街流量計、差壓式流量計、熱式氣體質量流量計。接下來和和主要為大家來說說渦街流量計測量壓縮空氣的問題。

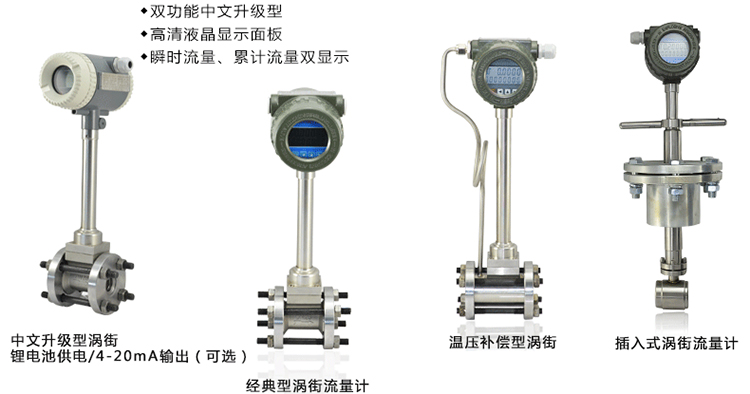

渦街流量計采用卡門渦街原理制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等優點，可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償），根據用戶需要，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，可附帶脈沖或4～20mADC電流輸出功能。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定。

1、安裝簡便，維護十分方便；

2、結構簡單牢固，無可動部件，長期運行十分可靠；

3、量程范圍寬，量程比可達1：15；

4、壓力損失小，運行費用低，更具節能意義；

5、應用范圍廣，液體、氣體、蒸汽均可測量；

6、檢定周期長，一般為兩年；

7、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；

8、渦街流量計可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；

9、檢測探頭不直接接觸被測介質，性能更穩定。

10、壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；

11、無可動機械零件，因此可靠性高,維護量小；

12、渦街流量計采用壓電應力式傳感器，儀表參數能長期穩定，可在-20℃～+250℃的工作溫度范圍內工作；

13、有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
