電磁流量計前后直管段安裝要求

電磁流量計的安裝方向沒有特別嚴格的要求，一般水平，垂直或者傾斜均可，不受限制。但必須提醒的是，為了保證管道內是充滿被測介質，也就是“滿管”狀態，建議*好是垂直安裝，流向自下而上，尤其是對于液固兩相的流體，必須垂直安裝。若現場只允許水平安裝，則必須保證兩電極在同一水平面，電極的軸線必須近似于水平方向，因為處于底部的電極極易被沉積物覆蓋，頂部電極易被液體中偶爾存在的氣泡擦過，遮住電極表面，使輸出的信號有波動。下面列舉電磁流量計在安裝方面需要注意的事項：

1、流量計的上游至少要有5DN的直管段，下游至少要有至少3DN的直管段，為了方便安裝和拆卸，可在流量計出廠時加裝管道伸縮節；

2、流體的流動方向和流量計殼體上的箭頭標注方向一致；

3、管道內如有負壓，會損壞流量計的內部襯里材料，需要特別注意，防止產生負壓。例如液體溫度高于室溫，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝有負壓防止閥；

4、流量計應盡可能遠離泵，閥門等設備，避免其對測量的干擾；

5、流量計應盡可能遠離射頻，強磁場，強震動等干擾源；

6、若測量管道有震動，在流量計的兩邊應有固定的支座；

7、測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；同時測量混合相流體時，混合點與流量計之間的距離*少要有30DN的直管段；

8、為方便今后流量計的清洗和維護，應安裝旁通管道，并保證流量計前5DN后3DN的直管段；

9、安裝電磁流量計時，應注意均勻擰緊兩個法蘭，否則容易壓壞襯里材料，*好是用力矩扳手；

10、傳感器必須單獨接地，一般情況下接地電阻應在100歐以下，對于防爆產品和防雷擊要求的安裝情況，接地電阻應小于10歐。原則上，分體式流量計的接地應在傳感器一側，轉換器接地應在同一接地點；

11、分體式電磁流量計轉換器一般安裝在傳感器附近或者配電室，需要注意的是，傳感器與轉換器連接是，為了避免干擾信號，信號電纜必須單獨穿在接地保護金屬管內，不能把信號和電源電纜混穿在同一金屬管內。

電磁流量計安裝對直管段的要求

選擇正確的安裝點和安裝方法是使用好電磁流量計的關鍵，若安裝失誤，不但會影響測量精度，還會影響流量計的使用壽命，甚至會損壞流量計。

直管段要求

為保證電磁流量計的測量精度，儀表所在的上下游直管段內壁應清潔，無明顯凹痕、積垢和起皮等現象。電磁流量計安裝位置上下游直管段- -般遵循前十后五原則，要求前直管段不小于10 D，后直管段不小于5 D；若在上游管段處有其他化學物質注入的情況下，極易導致電導率的不均勻性，流量計應盡量遠離主入口至少20 D處（如圖 1）;若電磁流量計上下游采用異徑管時，異徑管中心錐角a應小于15° （如圖2）。

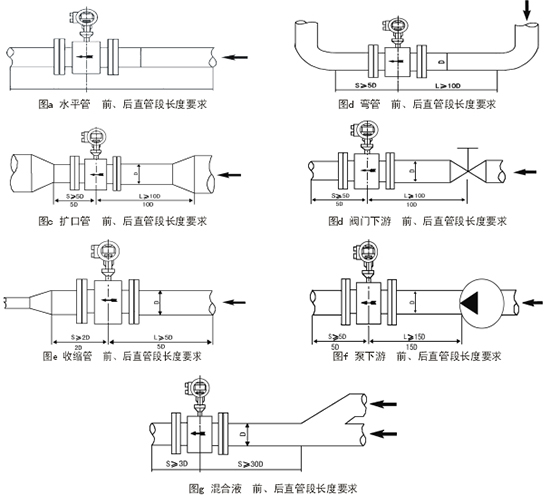

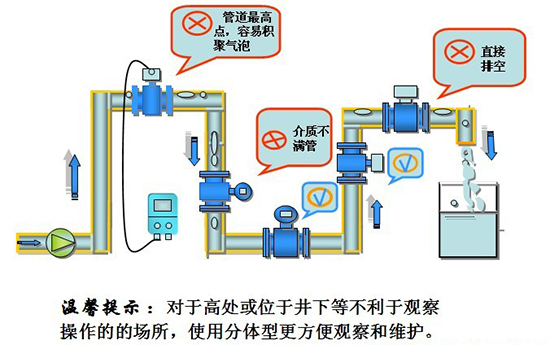

為了確保電磁流量計的測量準確，必須正確地選擇安裝位置（如下圖所示：）

電磁流量計對直管段的要求：

電磁流量計必須水平安裝在管道上（管道傾斜在5以內），安裝時流量計軸威力巴流量計線應 與管道軸線同心，流向要一致。

電磁流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。電磁流量計對配管的要求：

流量計安裝點的上下游配管的內徑與流量計內徑相同。電磁流量計對旁通管的要求：

為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。

電磁流量計對外部環境的要求：

流量計*好安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨。防霄措施，以免影響使用壽命。
