管道流量計的正確選型

管道流量計是一款利用低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分反射、差分接收**數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速的測量儀器。管道流量計具有穩定性好、零點漂移小、測量精度高，量程比寬，抗干擾性強等特點。

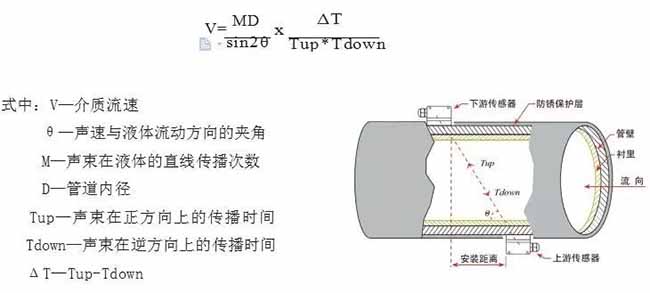

當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同；介質流動狀態時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間，其關系符合下列公式：

關鍵技術參數

01.被測介質

水、污水、海水、酒精、各種油類等能傳導超聲波的單一均勻穩定的液體。

02.測量管徑

外夾式探頭: DN15～DN3000

插入式探頭: DN≥80(適應鋼管有內襯，鑄鐵管和水泥管)

兀型管段式: DN15～DN40

標準管段式: DN50～DN1000

03.測量精度

外夾式和插入式1.0級（±1.0%R）

兀型管段式和標準管段式0.5級（±0.5%R）

04.重復性

優于±0.2%或±0.5%

05.流體方向

正、反向雙向計量，可計量正、負、凈累積量

06.流速范圍

0～±32m/s

07.適用管材

碳鋼、不銹鋼、鑄鐵、水泥、銅、PVC、鋁等均勻、質密的管道，允許有襯里（外夾式傳感器不適用水泥管材）

08.流體溫度≤160℃

09.流體濁度≤10000ppm且氣泡含量小

10.安裝方式

外夾式、插入式、管段式

11.輸出接口

4-20mA、繼電器、OCT、RS232、RS485輸出可選

12.輸入接口

4-20mA模擬輸入

13.通訊協議

Modbus協議

管道流量計如何正確選型

（一）收集數據

1、被測流體名稱

2、*大流量、*小流量

3、*高工作壓力（插入式探頭有此要求）

4、*高溫度、*低溫度

5、管道材料

6、管道內襯材料（如有）

7、管外徑（或管壁厚度），管內徑。

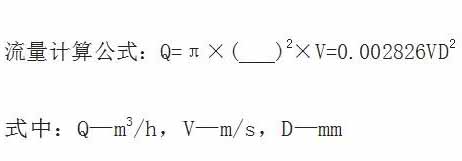

（二）確認管徑與流量（流速范圍0.1m/s～15m/s）
