渦街流量計管徑對應的流量范圍

儀表選型是儀表應用中非常重用的工作,儀表選型的正確與否將直接影響到儀表是否能夠正常運行.因此用戶和設計單位在選用本公司產品時,請仔細閱讀本節資料,認真核對流體的工藝參數并**可與我公司的銷售或技術支持部門聯系，以確保選型正確。

一．適用流量范圍和儀表口徑的確定

儀表口徑的選擇，根據流量范圍來確定。不同口徑渦街流量?jī)x表的測量范圍是不一樣的。即使同一口徑流量表，用于不同介質時，它的測量范圍也是不一樣的。實際可測的流量范圍需要通過計算確定。

（一）參比條件下空氣及水的流量范圍，見表（二），參比條件如下：

1．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ =1.205 kg/m3，υ =15×10-6 m2/s。

2．液體：常溫水 ， t=20℃ ， ρ =998.2kg/m3 ， υ =1.006×10-6m2/s。

（二）確定流量范圍和儀表口徑的基本步驟：

1．明確以下工作參數。

（1）被測介質的名稱、組份

（2）工作狀態的*小、常用、*大流量

（3）介質的*低、常用、*高壓力和溫度

（4）工作狀態下介質的粘度

2．渦街流量?jī)x表測量的是介質的工作狀態體積流量，因此應先根據工藝參數求出介質的工作狀態體積流量,相關公式如下：

（1）已知?dú)怏w標準狀態體積流量，可通過以下公式求出工況體積流量

（2）已知?dú)怏w標準狀態密度ρ ，可通過以下公式求出工況密度

（3）已知質量流量 Qm換算為體積流量 Qv

式中：

Qv：介質在工況狀態下的體積流量(m3/h)（Qv=3600f/K  K:儀表系數 ）

Qo：介質在標準狀態下的體積流量(Nm3/h)

Qm：質量流量 (t/h)

ρ：介質在工況狀態下的密度(kg/m3)

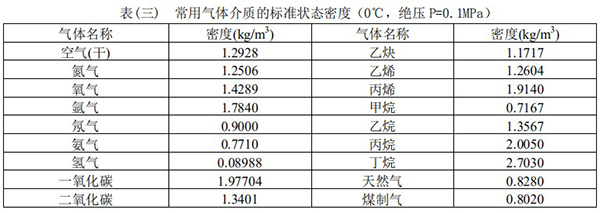

ρ o：介質在標準狀態下的密度(kg/m3)，常用氣體介質的標準狀態密度，見表（三）

P：工況狀態表壓(MPa)

t：工況狀態溫度(℃)

3．儀表下限流量的確定。渦街流量?jī)x表的上限適用流量一般可不計算，渦街流量?jī)x表口徑的選擇主要是對流量下限的計算。下限流量的計算應該滿足兩個條件：*小雷諾數不應低于界限雷諾數（Re=2×104）；對于應力式渦街流量?jī)x表在下限流量時產生的旋渦強度應大于傳感器旋渦強度的允許值（旋渦強度與升力ρ v2成比例關系）。這些條件可表示如下：

由密度決定的工況可測下限流量：

由運動粘度決定的線性下限流量：

式中：

Qρ：滿足旋渦強度要求的*小體積流量(m3/h)

ρ 0：參比條件下介質的密度

Qυ：滿足*小雷諾數要求的*小線性體積流量(m3/h)

ρ：被測介質工況密度（kg/m3）

Q0：參比條件下儀表的*小體積流量(m3/h)

υ：工作狀態下介質的運動粘度(m2/s)

υ o：參比條件下介質的運動粘度(m2/s)

通過公式（6）、（7）計算出 Qρ 和 Qν 。比較 Qρ 和 Qν ，確定流量?jī)x表可測下限流量和線性下限流量：Qυ ≥Qρ ：可測流量范圍為 Qρ ～Qmax , 線性流量范圍為 Qυ ～Qmax

Qυ

Qmax：渦街流量?jī)x表的上限體積流量(m3/h)

4．儀表上限流量以表(二)中的上限流量為準.氣體的上限流速應該小于 70m/s,液體的上限流速應該小于 7m/s

5．當用戶測量的介質為蒸汽時，常采用的計量單位是質量流量，即：t/h 或 Kg/h。由于蒸汽（過熱蒸汽和飽和蒸汽）在不同溫度和壓力下的密度是不同的，因此蒸汽流量范圍的確定可由公式(8)進行計算得出

式中：

ρ：蒸汽的密度（kg/m3）

ρ0：1.205kg/m3

Q 蒸汽：蒸汽質量流量（t/h）

6．計算壓力損失，檢測壓力損失對工藝管線是否有影響，公式(單位：Pa)：

式中：

Δ p：壓力損失（Pa） Cd：壓力損失系數

ρ ：工況介質密度（kg/m3）V:平均流速（m/s）

7．被測介質為液體時,為防止氣化和氣蝕,應使管道壓力符合以下要求:

式中：

Δ p：壓力損失（Pa）

p0：工作溫度下液體的飽和蒸汽壓（Pa 絕壓）

Po：流體的蒸汽壓力 (Pa 絕壓)

8．渦街流量計不適合測量高粘度液體。當計算出的可測流量下限不滿足設計工藝要求時，應該考慮選用其它類型流量計。

9．通過計算如果有兩種口徑都可滿足要求，為了提高測量效果、降低造價，應選用口徑較小的表。應該注意的是，盡可能使常用量處在流量范圍上限的 1/2～2/3

(三)選型舉例：

例一：已知?dú)怏w壓力和溫度及標況下的流量時

某壓縮空氣，標況流量范圍為QN=1200-12000Nm3/h,壓力 P=0.7Mpa(表壓)，溫度 t=30℃。試確定流量計口徑。

步驟一：計算壓縮空氣的工況體積流量

由公式(3):

工況使用下限體積流量為:

Qvmin=QN×0.101325×(273.15+t)/293.15/（P +0.1）=1200×0.101325×(273.15+30)/293.15/（0.7 +0.1）=157(m3/h)

工況使用流量上限為: Qvmax=1570(m3/h)

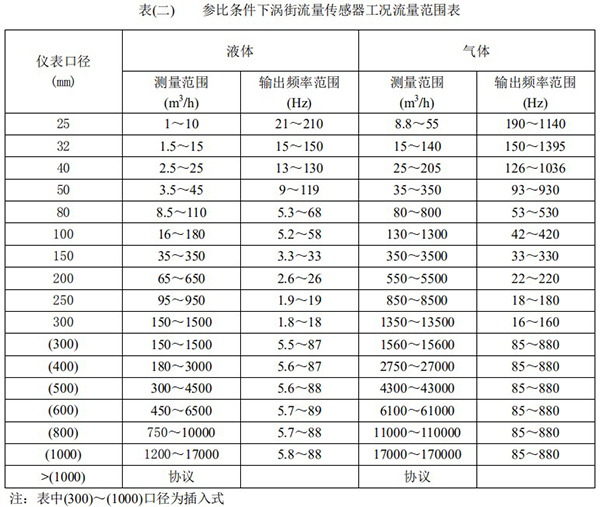

步驟二：根據使用工況流量范圍 157-1570m3/h，查表（二），滿足下限流量條件的流量計為 DN80、DN100 和 DN125，考慮到上限流量 1270m3/h及使用效果和經濟成本，初選 DN100, DN100流量計的工況流量范圍是 100-1700m3/h，接近使用流量范圍，初選 DN100 流量計，但應具體核算 DN100 流量計在該工況條件下的可測下限流量。核算 DN100 流量計在該工況條件下的可 測下限流量：

由公式(4)及公式(6):

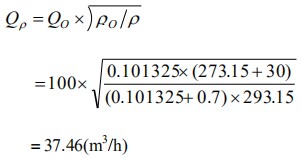

即，流量計在該工況條件下的可測下限流量是37.46m3/h，遠小于要求的工況下限流量 157m3/h，確定選用 DN100 流量計。

例二：已知蒸汽壓力和溫度及工況流量時

測量介質為過熱蒸汽，蒸汽溫度為 320℃，壓力為 1.5MPa（絕壓）,流量范圍為 3t/h～25t/h, 試 確定流量計口徑。

步驟一：計算蒸汽的等效空氣參比條件下的體積流量范圍，經查附表(二),該狀態下蒸汽的密度為:5.665Kg/m3,由公式(8) :

步驟二：根據等效參比流量范圍 765-6379m3/h，查 表（二），比較適合該流量范圍為 DN200 口徑。
