轉子流量計粘度對測量精度的影響

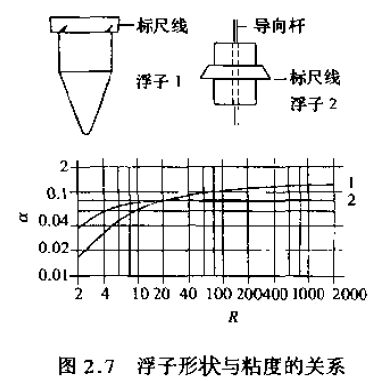

轉子流量計可由浮子的形狀確定對粘度的影響。圖2.7表示兩種不同形狀浮子對粘度影響的關系。這里把雷諾系數與流量系數相對應。帶導向桿浮子2的流量計，在R=20時流量系數a與粘度無關;而自穩定浮子1,在R=2000時才使a為常數。R是與雷諾系數成正比的參變量。

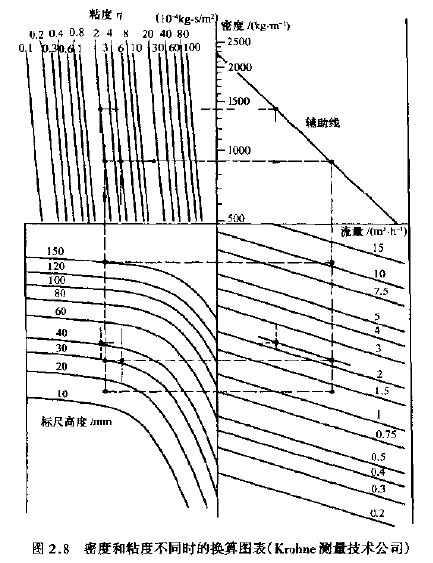

一些主要參數的關系:在測量小于或等于水粘度和密度的液體時，它的粘度變化會影響通常的流量計，特別是在流量小于0.01m³/h時流量計不能自行得出測量結果。如果被測介質粘度較大，那么流量計必須采用在小測量范圍內所標定的工作參數。粘度的影響采用計算(見VDE/VDI 3513)或查閱計算圖表的方法加以補償。圖2.8表示在已知錐形測量管道和浮子的情況下如何得出密度、粘度、顯示值和流量之間的簡單關系。例如:對密度900和粘度2的被測介質分別在標尺高度(顯示位置)為150,30,11時求解對應的流量值。*先在垂直軸密度為900處做一條平行線，它的兩端分別相交于輔助線和粘度線(η=2)，然后在這兩交點處分別往下作垂直線，粘度垂直線與標尺高度曲線的交點可

對應查找到相應的流量值，如高度150mm處流量值是11m³/h;30mm處流量值是2.3m³/h; 15mm處流量值是1.4m³/h(見圖中的長虛線)。由此可以看出，顯示值與高度H不嚴格成線性關系;在小流量時，粘度增大，提高了顯示值高度。

從圖2.8可進一步看出:在粘度相同時，密度增大，使顯示高度提高(短虛線);粘度提高，使顯示值增大(點劃線);當粘度很小時，對應的高度位置曲線趨向于水平。

根據測量管道與浮子的組合圖表，能很容易地估計出浮子的顯示高度受密度和粘度變化的影響。
