硫酸流量計選型及安裝使用
點擊次數：2827 發布時間：2020-08-11 13:29:29
1.硫酸流量計的選用原則
硫酸流量計包括變送器和轉換器兩部分，它的選用主要問題是如何正確選用變送器，轉換器只要與之配套使用就行了。應從以下幾個方面來考慮變送器的選用問題。
（1）口徑與量程的選擇選用變送器時，應*先需要確定它的口徑和流量測量范圍，或確定變送器測量管內流體的流速范圍。根據生產工藝上預計的*大流量值來選擇變送器的滿量程刻度，并且使用中變送器的常用流量*好能超過滿量程的50%，以期獲得較高的測量精度，變送器量程確定后，口徑是根據測量管內流體流速與水頭損失的關系來確定的，流速以2-4m/s為*合適。通常選用變送器的口徑與管道口徑相同或略小些；
（2）工作壓力的選擇變送器使用時的壓力必須低于規定的工作壓力。目前變送器的工作壓力規格有: 小于ф50mm口徑的為157×10｀Pa； ф80-900mm口徑的為980×1O｀Pa； 大于ф1000mm口徑的為58.9×10｀Pa；
（3）溫度的選擇 被測介質的溫度不能超過變送器襯里材料的容許溫度，介質溫度還受到電氣絕緣材料、漆包線等耐溫性能的限制。國產定型變送器通常工作溫度為5~60℃，有的可達120℃。要測量高溫介質，需選用特殊規格變送器；
（4）襯里材料及電極材料的選擇變送器的襯里材料及電極材料必須根據被測介質的物理化學性質來正確選擇，否則變送器由于襯里和電極的腐蝕而很快損壞。因此，必須根據生產工藝過程中具體測量介質的防腐蝕經驗，正確地選用變送器的電極和襯里材料。
2.硫酸流量計的安裝

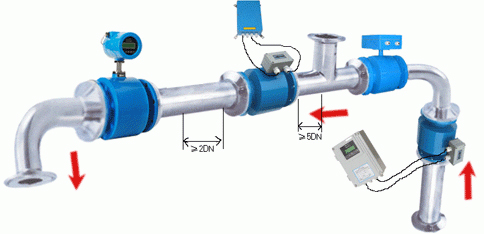

變送器的安裝地點要遠離磁源（例如大功率電機、大型變壓器等），不能有振動。*好是垂直安裝，并且介質流動方向應該是自下而上，這樣才能保證變送器測量管內始終充滿介質。當不能垂直安裝時，也可以水平安裝，但要使兩電極處于同一水平面上，以防止電極被沉淀沾污和被氣泡吸附。水平安裝時，變送器安裝位置的標高應略低于管道的標高，以保證變送器測量管內充滿介質。
另外，變送器應安裝在干澡通風處，應避免雨淋、陽光直射及環境溫度過高。 轉換器應安裝在環境溫度為-10℃~+45℃的場合；空氣相對濕度≤85%安裝地點無強烈震動，周圍氣相不含腐蝕性氣體。它與變送器之間的連接電纜長度一般不宜超過30m。
硫酸流量計包括變送器和轉換器兩部分，它的選用主要問題是如何正確選用變送器，轉換器只要與之配套使用就行了。應從以下幾個方面來考慮變送器的選用問題。
（1）口徑與量程的選擇選用變送器時，應*先需要確定它的口徑和流量測量范圍，或確定變送器測量管內流體的流速范圍。根據生產工藝上預計的*大流量值來選擇變送器的滿量程刻度，并且使用中變送器的常用流量*好能超過滿量程的50%，以期獲得較高的測量精度，變送器量程確定后，口徑是根據測量管內流體流速與水頭損失的關系來確定的，流速以2-4m/s為*合適。通常選用變送器的口徑與管道口徑相同或略小些；
（2）工作壓力的選擇變送器使用時的壓力必須低于規定的工作壓力。目前變送器的工作壓力規格有: 小于ф50mm口徑的為157×10｀Pa； ф80-900mm口徑的為980×1O｀Pa； 大于ф1000mm口徑的為58.9×10｀Pa；
（3）溫度的選擇 被測介質的溫度不能超過變送器襯里材料的容許溫度，介質溫度還受到電氣絕緣材料、漆包線等耐溫性能的限制。國產定型變送器通常工作溫度為5~60℃，有的可達120℃。要測量高溫介質，需選用特殊規格變送器；
（4）襯里材料及電極材料的選擇變送器的襯里材料及電極材料必須根據被測介質的物理化學性質來正確選擇，否則變送器由于襯里和電極的腐蝕而很快損壞。因此，必須根據生產工藝過程中具體測量介質的防腐蝕經驗，正確地選用變送器的電極和襯里材料。
2.硫酸流量計的安裝
變送器的安裝地點要遠離磁源（例如大功率電機、大型變壓器等），不能有振動。*好是垂直安裝，并且介質流動方向應該是自下而上，這樣才能保證變送器測量管內始終充滿介質。當不能垂直安裝時，也可以水平安裝，但要使兩電極處于同一水平面上，以防止電極被沉淀沾污和被氣泡吸附。水平安裝時，變送器安裝位置的標高應略低于管道的標高，以保證變送器測量管內充滿介質。
另外，變送器應安裝在干澡通風處，應避免雨淋、陽光直射及環境溫度過高。 轉換器應安裝在環境溫度為-10℃~+45℃的場合；空氣相對濕度≤85%安裝地點無強烈震動，周圍氣相不含腐蝕性氣體。它與變送器之間的連接電纜長度一般不宜超過30m。
3.硫酸流量計的使用
硫酸流量計在使用過程中，測量管內壁可能積垢，垢層的電阻低，嚴重時可能使電極短路，表現為流量信號越來越小或突然下降。此外，測量管襯里也可能被腐蝕或磨損，導致出現電極短路現象，造成嚴重的測量誤差，甚至儀表無法繼續工作。因此，變送器內必須定期維護清洗，保持測量管內部清潔、電極光亮。
硫酸流量計在使用過程中，測量管內壁可能積垢，垢層的電阻低，嚴重時可能使電極短路，表現為流量信號越來越小或突然下降。此外，測量管襯里也可能被腐蝕或磨損，導致出現電極短路現象，造成嚴重的測量誤差，甚至儀表無法繼續工作。因此，變送器內必須定期維護清洗，保持測量管內部清潔、電極光亮。
