玻璃板液位計結構與工作原理

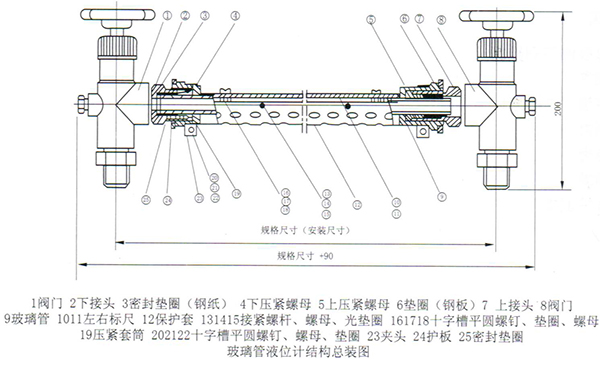

玻璃板液位計的結構

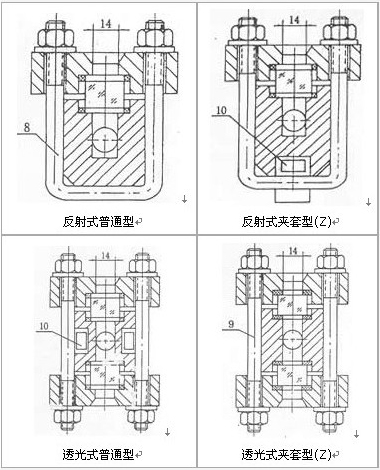

玻璃板液位計大致可以分為三個組成部分，即上下兩端的閥門部分，以及中間用來測量并顯示液位的部分。當閥門打開時，被測容器內的介質通過閥門流進測量管內，通過玻璃面板直觀顯示出液位高低。就其結構而言，又可以分為兩種，分別為透光式與反射式，雖然在結構上略有不同，但其原理是一樣的。透光式適用于無色透明的液體，并且對光線有一定要求。反射式一般則用于有色液體，因?yàn)闆]有外接照明，所以與透光式一樣對光線也有一定要求。對于光線不是很好的安裝環境，億嘉推薦使用外接LED照明裝置來增加光線度，并且LED相對普通220V的燈管來說，更加安全可靠。就算有意外發生，也可以把風險降至*底。

玻璃板液位計設計有上下閥門結構，閥門上裝有螺紋接頭，通過法蘭和裝盛被測量介質的容器相連構成連連通器。玻璃板液位計在連通器原理的作用下，指示液面與容器內部液面高度一致，通過對外部玻璃內液面高度數據讀取而獲得容器內部液位高度。玻璃板液位計為了減少泄露出現的可能性，還在上下閥門部位都安裝有鋼球，當玻璃板液位計的玻璃外罩破裂時，鋼球在容器內的壓力作用下就會阻塞液位計中的流動通道，形成對容器的封閉效果，避免容器內的介質出現外泄。



玻璃板液位計工作原理

玻璃板液位計就是通過透明的玻璃外殼直接讀取液位高度。玻璃板液位計主要是被指示封閉容器中的液位高度，玻璃板液位計的內部材質主要是鋼材、鋼紙及石墨等，因此玻璃板液位計不能用來測量與這些材料發生腐蝕作用的介質。玻璃板液位計是一種常見的液位儀表，它的設計原理與其他液位計相比更為簡單，測量的液位數值精確度也相對較低，但是玻璃板液位計同時也具有結構簡單、使用方便的特點，因此在一些對測量結果要求不高的環境中有著廣泛的應用。
